Батарейный массив работает путем соединения нескольких аккумуляторных ячеек через последовательную и параллельную конфигурации для достижения более высокого напряжения или емкости, чем может обеспечить одна батарея. Последовательные соединения увеличивают напряжение, а параллельные соединения увеличивают емкость, позволяя адаптировать массив к конкретным требованиям по мощности и энергии.
Архитектура аккумуляторных массивов
Батарейные массивы функционируют благодаря модульной конструкции, которая масштабирует отдельные ячейки в более крупные системы. По сути, отдельные аккумуляторные элементы,-обычно литий-ионные с напряжением от 3,6 до 3,7 В-иона-не могут напрямую питать большинство приложений, требующих более высокого напряжения или увеличенного времени автономной работы. Архитектура массива решает эту проблему путем организации ячеек в модули, модулей в пакеты и пакетов в полные массивы.
Конструкция соответствует принципам, аналогичным матрицам солнечных батарей. Отдельные элементы соединяются последовательно для увеличения напряжения, затем эти последовательные цепочки соединяются параллельно для увеличения мощности. Обычная батарея для ноутбука использует конфигурацию 4s2p: четыре элемента последовательно (14,4 В) и две параллельные группы (удвоенная емкость). Увеличьте это значение в тысячи раз, и вы получите аккумуляторные массивы-масштабируемости, такие как Tesla Hornsdale Power Reserve с выходной мощностью 150 МВт.
Трех-иерархия уровней:
Физическая организация обычно состоит из трех уровней. Слой ячеек содержит отдельные аккумуляторные блоки-цилиндрические элементы 18650, призматические элементы или элементы-пакеты. Уровень модуля группирует 10-100 ячеек вместе со встроенным мониторингом. Уровень массива объединяет несколько модулей с централизованными системами управления.
Современные массивы объединяют сложные системы управления батареями (BMS) на каждом уровне. Эти системы контролируют напряжение, ток, температуру и состояние заряда каждой ячейки. Без этого мониторинга элементы могут выйти из равновесия, что приведет к снижению производительности или проблемам с безопасностью.
Последовательное или параллельное соединение: компромисс между напряжением-емкостью-

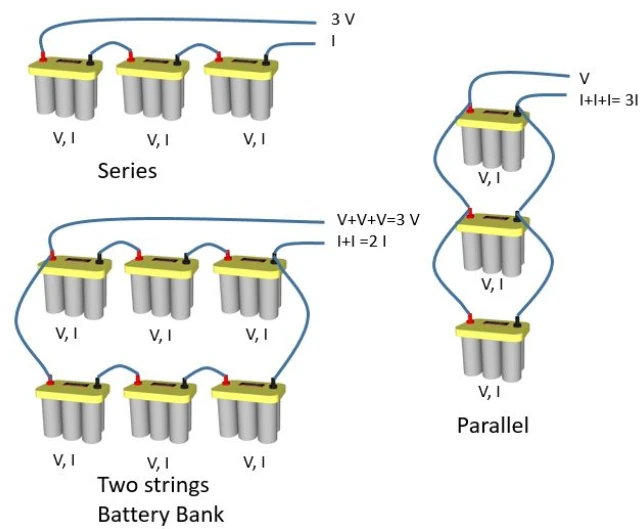

Понимание того, как работают последовательные и параллельные соединения, позволяет понять, почему аккумуляторные массивы настолько гибки.
Конфигурация сериисоединяет батареи между собой-к-концам, соединяя положительную клемму одной батареи с отрицательной клеммой следующей. Такое расположение увеличивает напряжение, сохраняя при этом емкость постоянной. Четыре батареи 12 В 100 Ач, соединенные последовательно, образуют систему 48 В 100 Ач. Более высокое напряжение необходимо для таких приложений, как электромобили и солнечные инверторы, которым требуется значительная мощность без чрезмерного потребления тока через кабели.
Формула проста: Общее напряжение=Напряжение на ячейку × Количество ячеек последовательно. Аккумуляторная батарея Tesla Model 3 содержит около 4416 ячеек, сгруппированных в 96 групп по 46 ячеек в каждой, обеспечивая номинальное напряжение около 350 В.
Параллельная конфигурацияработает по-другому. Он соединяет все положительные клеммы вместе и все отрицательные клеммы вместе. Это поддерживает постоянное напряжение и одновременно увеличивает емкость. Четыре батареи 12 В, 100 Ач, подключенные параллельно, поддерживают напряжение 12 В, но обеспечивают общую емкость 400 Ач-, в четыре раза превышающую время работы.
Уравнение емкости: Общая емкость (Ач)=Емкость на ячейку × Количество параллельных строк. Эта конфигурация подходит для приложений, требующих длительной работы при стандартных напряжениях, таких как системы резервного питания и автономные солнечные установки.
Серия-Параллельный гибридконфигурации сочетают в себе оба подхода. Массив из 8-батарей может образовывать две параллельные группы по четыре последовательных батареи в каждой, обеспечивая как повышенное напряжение, так и емкость. Такая гибкость позволяет разработчикам точно соответствовать требованиям по напряжению и мощности. На предприятии в Хорнсдейле используются сотни отдельных аккумуляторных модулей в сложной последовательно-параллельной схеме для достижения выходной мощности 150 МВт с емкостью хранения 194 МВтч.
Одно важное соображение при проектировании: все батареи в массиве должны иметь одинаковые характеристики. Смешение различных напряжений, мощностей или химических веществ создает дисбаланс, который ухудшает производительность и создает угрозу безопасности.
Проблема управления батареями

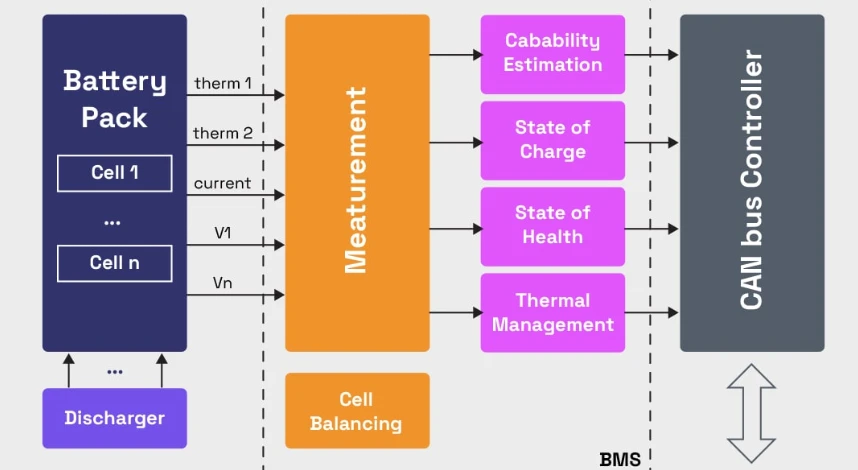

Работа тысяч ячеек как единого целого требует сложного управления. Система управления батареями выполняет три основные функции: мониторинг, балансировку и защиту.
Мониторинг клетокотслеживает напряжение, ток и температуру для каждой ячейки или группы ячеек в-реальном времени. В массиве коммунального-масштаба с 10 000 ячеек BMS обрабатывает миллионы точек данных в секунду. Такой детальный мониторинг обеспечивает раннее обнаружение неисправных ячеек до того, как они повлияют на весь массив.
Особенно важен контроль температуры. Литий-ионные-батареи лучше всего работают при температуре от 15 до 35 градусов. За пределами этого диапазона производительность падает, а риски безопасности возрастают. Большие массивы включают системы активного охлаждения-жидкостного охлаждения для приложений с высокой-мощностью и воздушного охлаждения для умеренных нагрузок-на основе данных о температуре BMS.
Балансировка ячеекрешает фундаментальную проблему: отдельные клетки никогда не работают одинаково. Производственные различия, разные температуры и скорость старения приводят к рассинхронизации клеток. Без вмешательства более слабые клетки становятся узкими местами.
Системы активной балансировки передают энергию от более сильных ячеек к более слабым через конденсаторы или катушки индуктивности. Это поддерживает равномерный заряд по всему массиву, продлевая срок службы и максимально увеличивая полезную емкость. Исследования производителей аккумуляторов показывают, что правильная балансировка может увеличить срок службы массива на 30–40%.
Пассивная балансировка использует резисторы для рассеивания избыточной энергии от более сильных ячеек в виде тепла. Хотя это проще и дешевле, но менее эффективно, чем активная балансировка. В большинстве массивов коммунального-масштаба используются активные системы для минимизации потерь энергии.
Системы защитыобразуют последний слой безопасности. BMS может отключить массив, если обнаружит опасные условия: перегрузку по току, повышенное напряжение, пониженное напряжение или тепловой выход из-под контроля. Автоматические выключатели и предохранители обеспечивают защиту на аппаратном-уровне в качестве резервной копии.
В Hornsdale Power Reserve система BMS Tesla контролирует 2300 отдельных аккумуляторных модулей. Система может реагировать на изменения частоты сети за 140 миллисекунд,-что намного быстрее, чем время отклика традиционных газовых турбин, составляющее 6 секунд. Такая скорость делает аккумуляторные массивы бесценными для стабилизации сети.
Шаблоны конфигурации для различных приложений
Конструкция аккумуляторной батареи существенно различается в зависимости от требований применения. Каждый вариант использования требует определенного напряжения, емкости и характеристик разряда.
Электромобилиотдавайте приоритет высокому напряжению для эффективности двигателя и высокой плотности энергии для увеличения дальности полета. Chevrolet Bolt использует 288 элементов в конфигурации 96s3p, создавая систему на 350 В и мощностью 60 кВтч. Высокое напряжение снижает потери тока и резистивные потери в кабелях, а параллельные группы обеспечивают достаточную пропускную способность на расстояние 250+ миль.
Массивы электромобилей сталкиваются с уникальными тепловыми проблемами. Быстрая зарядка и высокая скорость разряда выделяют значительное количество тепла. Производители используют системы жидкостного охлаждения с охлаждающими жидкостями на основе гликоля-, циркулирующими по каналам между группами ячеек. Например, BMW i3 поддерживает температуру элементов в пределах 2 градусов с помощью активного охлаждения.
Сетевое хранилище энергиисистемы требуют огромных мощностей для работы в течение нескольких часов. Эти массивы обычно используют более низкое напряжение (1000–1500 В постоянного тока), но имеют огромную емкость. Объект хранения энергии Gateway в Калифорнии развернул мощность 230 МВтч, используя 10 080 модулей литий-железо-фосфатных батарей (LFP) в параллельных массивах в 56 мегапакетах Tesla.
Решетчатые массивы должны мгновенно реагировать на колебания частоты. Когда частота сети падает ниже 50 Гц (или 60 Гц в Северной Америке), BMS дает команду массиву подавать питание в течение миллисекунд. Эта услуга по регулированию частоты, которую Хорнсдейл оказывает постоянно, принесла предприятию экономию средств в размере 116 миллионов долларов за первые два года его существования.
Солнечная энергия-Плюс-хранилищев бытовых системах обычно используются аккумуляторные батареи на 48 В-, что является компромиссом между безопасностью и эффективностью. Четыре батареи 12 В, соединенные последовательно, создают это напряжение, которое соответствует входу обычного солнечного инвертора. Домовладельцы могут начать с одной батареи и добавлять параллельные блоки для увеличения емкости по мере необходимости, делая систему модульной и масштабируемой.
Жилые массивы сталкиваются с другими проблемами, чем коммунальные системы. Они должны работать в некондиционируемых помещениях (гаражи, уличные ограждения) в широком диапазоне температур. Это требует надежной защиты от атмосферных воздействий и управления температурным режимом, несмотря на ограниченное пространство для систем охлаждения.
Резервное питаниетакие приложения, как центры обработки данных, используют аккумуляторные батареи, оптимизированные для мгновенного реагирования, а не для длительного времени работы. Эти системы остаются полностью заряженными и готовы активироваться в случае отключения электроэнергии в сети. Типичная система ИБП для центров обработки данных использует несколько цепочек батарей параллельно, чтобы обеспечить резервирование.-Если одна цепочка выходит из строя, другие продолжают работать, пока неисправный блок заменяется.
Физика потока энергии
Что на самом деле происходит внутри аккумуляторного массива при прохождении энергии? Понимание электрохимических и электрических процессов раскрывает как элегантность технологии, так и ее ограничения.
В течениеувольнятьИоны лития мигрируют от анода (отрицательный электрод) через электролит к катоду (положительный электрод). Это движение ионов создает разность напряжений, которая заставляет электроны проходить по внешней цепи-полезный ток. В последовательном массиве это напряжение складывается по ячейкам. В параллельных массивах ток от каждой ячейки объединяется.
Выходная мощность зависит как от напряжения, так и от тока: Мощность (Вт)=Напряжение (В) × Ток (А). Массив 400 В, выдающий ток 100 А, обеспечивает мощность 40 кВт. Если настроено по-другому: 200 В × 200 А, он по-прежнему будет выдавать мощность 40 кВт-, но более высокий ток требует более толстых кабелей и приводит к большим резистивным потерям.
Внутреннее сопротивлениевлияет на эффективность. Каждая клетка обладает сопротивлением, которое преобразует часть энергии в тепло, а не в полезную работу. В последовательных конфигурациях сопротивления складываются линейно, но поскольку ток остается постоянным, общие резистивные потери равны I²R, где I — ток, а R — общее сопротивление. Параллельные конфигурации поддерживают постоянное напряжение, но разделяют ток между ветвями, уменьшая резистивные потери на каждую ветвь.
Это объясняет, почему конфигурации с высоким-напряжением более эффективны для приложений с высокой-мощностью. Система напряжением 400 В, передающая мощность 40 кВт, потребляет ток 100 А. Система на 100 В, передающая ту же мощность, потребляет 400 А,-что увеличивает ток в четыре раза и увеличивает резистивные потери в 16 раз.
Зарядкаменяет поток ионов. Внешняя энергия заставляет ионы лития возвращаться к аноду, сохраняя энергию химическим путем. Быстрая зарядка пропускает через массив большие токи, генерируя тепло и нагружая клетки. Вот почему сети быстрой зарядки постоянного тока ограничивают мощность зарядки до 150-350 кВт вместо того, чтобы заряжать как можно быстрее: продление срока службы батареи требует тщательного управления температурным режимом.
Батарейные массивы теряют эффективность при экстремальных скоростях зарядки. Типичный массив может достигать 95 % КПД туда и обратно-(зарядка, затем разрядка) при умеренных скоростях, но при быстрой зарядке этот показатель падает до 85–90 % из-за увеличения внутреннего сопротивления и нагрева.
Реальные-мировые данные о производительности
Теоретическое понимание имеет меньшее значение, чем практические результаты. Вот чего на самом деле достигают в работе аккумуляторные массивы.
Hornsdale Power Reserve продемонстрировал беспрецедентные возможности поддержки сети. Во время отказа генератора на электростанции Лой-Янг в декабре 2017 года массив обнаружил падение частоты за 0,14 секунды и подал 7,3 МВт для стабилизации сети. Обычным резервным генераторам требовалось 6 секунд, чтобы среагировать – в 42 раза медленнее. Такая скорость предотвратила каскадные сбои, которые могли бы обесточить регион.
Финансовые результаты соответствовали техническому успеху. Hornsdale заработала около 18 миллионов австралийских долларов за первый год работы на услугах по регулированию частоты. Благодаря этому объекту затраты на обеспечение стабильности энергосистемы Южной Австралии сократились с 470 австралийских долларов за МВтч до 40 австралийских долларов за МВтч-, то есть на 91 %. Ко второму году накопленные сбережения достигли 116 миллионов австралийских долларов.
Эти цифры показывают экономическую ценность аккумуляторных массивов, выходящую за рамки простого хранения энергии. Быстрое время отклика делает их конкурентоспособными по сравнению с традиционными генераторами для вспомогательных услуг, поддерживающих частоту и напряжение сети. Массив работает, по существу, как амортизатор, сглаживая колебания, слишком быстрые, с которыми не могут справиться обычные электростанции.
Скорость деградацииреальные-мировые данные показывают долговечность массива. Домашние аккумуляторные батареи Tesla Powerwall сохраняют примерно 80% емкости после 10 лет ежедневной езды на велосипеде. Масштабные массивы коммунального масштаба-, использующие химию LFP, демонстрируют еще большую долговечность-некоторые установки превысили 8000 циклов с потерей емкости менее 10 %.
Календарное старение (деградация с течением времени независимо от использования) влияет на все литий-ионные-батареи. Массивы обычно теряют 2-3% емкости в год, даже когда они простаивают. В сочетании с циклической деградацией гарантия на большинство массивов составляет 10–15 лет или определенное количество циклов — в зависимости от того, что наступит раньше.
Большая батарея Victoria в Австралии мощностью 300 МВт/450 МВт-ч заряжается и разряжается два раза в день, чтобы максимизировать доход от энергетического арбитража (дешевая покупка вне-пиковой мощности и продажа во время пикового спроса). После двух лет эксплуатации тестирование производительности показало снижение производительности лишь на 4 %,-превышающее гарантийные прогнозы.
Системы безопасности и управление отказами
Батарейные массивы хранят огромную энергию, что создает серьезные проблемы с безопасностью. Батарея мощностью 100 МВт содержит столько же энергии, сколько 2000 литров бензина. Сложные системы безопасности предотвращают бесконтрольное высвобождение этой энергии.
Термический побегявляется основной опасностью. Если один элемент перегревается выше критической температуры (обычно 130-150 градусов для литий-ионных аккумуляторов), внутренние короткие замыкания запускают цепную реакцию. Ячейка выпускает горючие газы, воспламеняется и может передавать тепло соседним ячейкам. В плотно упакованном массиве это может каскадно проходить через сотни ячеек.
Современные массивы используют несколько уровней защиты. Физическое расстояние между модулями ограничивает теплопередачу. Огнестойкие-барьеры содержат неисправности отдельных модулей. Активные системы охлаждения поддерживают безопасную температуру. Системы обнаружения газа выявляют ранние признаки тепловых явлений-: скачок концентрации водорода или угарного газа сигнализирует о выходе ячейки из строя до появления пламени.
Пожар в апреле 2019 года на хранилище энергии McMicken в Аризоне выявил уязвимости в ранних конструкциях аккумуляторных батарей. Неправильная балансировка ячеек создала горячие точки, а неадекватное пожаротушение привело к эскалации инцидента. В результате взрыва пострадали двое пожарных. С тех пор стандарты тестирования UL 9540A требуют проведения испытаний на неконтролируемое тепловое распространение для всех массивов в масштабе сетки.
Мониторинг на уровне ячейки-обеспечивает первую линию обороны. Если BMS обнаруживает, что температура или напряжение ячейки превышают пределы, она отключает этот модуль от массива. В Хорнсдейле каждый из 2300 модулей можно изолировать независимо. Такое резервирование гарантирует, что отказ одной ячейки не поставит под угрозу весь массив мощностью 194 МВтч.
Пожаротушениев аккумуляторных массивах отличается от обычных систем. Вода может усугубить возгорание литий-ионных аккумуляторов, а CO₂ неэффективен против энергичных химических реакций. Вместо этого в современных массивах используются средства подавления аэрозолей или системы водяного тумана, которые охлаждаются без проблем с электропроводностью. На некоторых объектах используются системы затопления-на уровне контейнера, которые погружают всю установку в инертный газ.
Протоколы обслуживания имеют такое же значение, как и оборудование. Регулярная тепловизионная съемка выявляет развивающиеся горячие точки до того, как произойдут сбои. Тестирование емкости выявляет поврежденные ячейки, которые нуждаются в замене. Балансировка напряжения предотвращает превращение слабых ячеек в узкие места.
Экономика масштабирования массивов
Создание аккумуляторных массивов связано с интересными экономическими компромиссами-. Больше не всегда лучше.-Оптимальный размер зависит от конкретных приложений и рыночных условий.
Капитальные затратырезко упали. В 2010 году литий-ионные аккумуляторы стоили 1200 долларов США за кВтч. К 2024 году цены на коммунальные-системы упали примерно до 130 долларов США/кВтч. Затраты на проекты BloombergNEF достигнут $80/кВтч к 2026 году, что сделает аккумуляторные батареи конкурентоспособными по сравнению с электростанциями, работающими на природном газе.
Это снижение затрат происходит за счет масштабов производства, улучшения химического состава и развития цепочки поставок. Китай доминирует в производстве, производя 77% мировых аккумуляторных элементов. Такая концентрация создает риски в цепочке поставок, но также стимулирует агрессивную ценовую конкуренцию.
Экономия за счет масштабавлияют как на оборудование, так и на операции. Массив мощностью 100 МВт-ч стоит меньше за кВт-ч, чем десять массивов по 10 МВт-ч, благодаря общей инфраструктуре,-системам управления, трансформаторам и подключениям к сети. Однако при мощности, превышающей примерно 200 МВт-ч, преимущества в предельных затратах уменьшаются, а сложность проекта возрастает.
Большая батарея Victoria стоит около 160 миллионов австралийских долларов за мощность 300 МВт/450 МВтч-приблизительно 350 000 австралийских долларов/МВтч. Меньшие бытовые батареи стоят 500-800 долларов США/кВтч — более чем в два раза дороже за единицу мощности. Этот пробел объясняется оптовыми закупками, упрощенной установкой и интегрированными системами.
Модели доходаразличаются в зависимости от рынка. В Австралии и Калифорнии массивы зарабатывают деньги за счет услуг по регулированию частоты (оплата за доступный МВт), энергетического арбитража (покупка по низкой цене, продажа по высокой цене) и платежей за мощность (доступность на случай чрезвычайных ситуаций). Разнообразные источники дохода Hornsdale делают ее прибыльной, несмотря на то, что при полной мощности она хранится всего 1,3 часа.
Некоторые массивы работают по контрактам на достаточность ресурсов,-получая оплату просто за доступность, независимо от того, отправлены они или нет. Эта модель предпочитает массивы высокой-емкости и средней-длительности (4–8 часов), которые могут служить резервами надежности.
Финансовые структурывсе чаще рассматривают аккумуляторные массивы как инфраструктурные активы. Финансирование проекта под ставку 4-6% делает энергохранилища коммунальных-масштабов конкурентоспособными по сравнению с генерацией энергии на основе ископаемого топлива. Поскольку все больше массивов демонстрируют надежную работу в течение 15+ года, долгосрочный долг становится дешевле, что еще больше улучшает экономику.
Будущие разработки в области технологии массивов
Технология аккумуляторных батарей быстро развивается по мере появления новых химических веществ, систем управления и приложений.
Твердотельные-аккумуляторыобещают более высокую плотность энергии и повышенную безопасность за счет замены жидкого электролита твердыми материалами. Toyota и QuantumScape разрабатывают массивы с использованием твердого электролита, которые могут достичь 500 Втч/кг-почти двойной текущей плотности ионов лития-. Это позволит использовать либо меньшие и более легкие массивы для транспортных средств, либо более продолжительное-хранилище для сетевых приложений.
Однако масштабное производство твердотельных-батарей по-прежнему остается сложной задачей. Эта технология требует другого производственного оборудования и имеет меньшую устойчивость к дефектам, чем элементы с жидким электролитом. Коммерческие твердотельные-батарейные массивы, вероятно, появятся не раньше 2026–2028 годов.
Железо-воздух и ионы натрия-химия ориентирована на разные ниши. Железо-воздушные батареи предлагают чрезвычайно низкую цену (20 долларов США/кВтч) для приложений, которым требуется продолжительность работы 24-100 часов, хотя и с более низкой плотностью мощности. Form Energy развертывает пилотные массивы в Миннесоте и Мэне. Натрий-ионные массивы устраняют зависимость от лития и лучше работают в холодную погоду, что делает их привлекательными для северного климата.
Виртуальные электростанцииобъединяйте тысячи небольших бытовых аккумуляторных массивов в ресурсы масштаба-сети. Виртуальная электростанция Tesla в Южной Австралии соединяет 4000 домашних батарей Powerwall, создавая распределенный ресурс мощностью 50 МВт. Такой подход повышает устойчивость сети-отсутствие единой точки отказа-и дает домовладельцам доход от совместного использования своих батарей.
Развертывание ускоряется. Модернизация энергосистемы Пуэрто-Рико включает в себя 1000 МВт аккумуляторных батарей к 2028 году, что превышает нынешний пиковый спрос в 900 МВт. В Калифорнии к 2030 году требуется 11 500 МВт хранилищ. Только в 2024 году Китай добавил 22 ГВт аккумуляторных хранилищ.
Инфраструктура переработкидолжно расти по мере развертывания. Типичный аккумулятор электромобиля сохраняет 70-80 % емкости после использования в автомобиле-, что по-прежнему ценно для стационарных систем хранения данных. Батарейные массивы второго срока службы продлевают срок службы еще на 10–15 лет, прежде чем переработка станет необходимой. Такие компании, как Redwood Materials, строят мощности по восстановлению 95% лития, кобальта и никеля из старых батарей, снижая зависимость от горнодобывающей промышленности.
Часто задаваемые вопросы
В чем разница между батареей и аккумуляторным массивом?
Одиночная батарея представляет собой отдельный элемент или небольшой блок с фиксированным напряжением и емкостью. Батарейный массив — это масштабируемая система из множества батарей, соединенных вместе для достижения более высокого напряжения, большей емкости или того и другого. Массивы могут варьироваться от восьми ячеек в электроинструменте до тысяч модулей в сетевых хранилищах.
Как долго служат аккумуляторные батареи?
Масштабируемые-массивы коммунальных предприятий обычно служат 10–15 лет, прежде чем емкость упадет ниже 80 %. При правильном уходе и умеренной цикличности некоторые массивы достигают 20 лет. Деградация зависит от рабочей температуры, скорости зарядки/разрядки и глубины разряда. Массивы, циклически повторяемые ежедневно до глубины 90 %, деградируют быстрее, чем массивы, циклически повторяемые до глубины 50 %.
Можете ли вы смешивать разные типы батарей в массиве?
Нет. Смешение типов аккумуляторов, их возраста или емкости в массиве приводит к дисбалансу, который снижает производительность и создает угрозу безопасности. Все батареи в массиве должны быть идентичными-одного химического состава, емкости, напряжения и предпочтительно из одной производственной партии. Различные химические элементы имеют разные характеристики напряжения и внутреннего сопротивления, что делает невозможным сбалансированную работу.
Что произойдет, если одна батарея в массиве выйдет из строя?
В последовательных конфигурациях неисправная ячейка может остановить протекание тока через эту цепочку, уменьшая общую емкость массива. В параллельных конфигурациях другие цепочки продолжают работать с пониженной производительностью. Современные массивы используют модульную конструкцию, в которой BMS может изолировать вышедшие из строя модули. Эта избыточность означает, что сбой одной ячейки не приводит к отключению всего массива-просто немного снижает емкость до тех пор, пока неисправный модуль не будет заменен.
Как заставить массивы работать в вашем приложении
Батарейные массивы успешны, если они разработаны с учетом конкретных требований, а не общих спецификаций. Домашняя солнечная система требует других характеристик массива, чем электромобиль или сетевое хранилище.
Начните с определения трех параметров: требуемого напряжения, требуемой емкости и профиля разряда. Солнечная система с напряжением 48 В нуждается в батареях, настроенных на номинальное напряжение 48 В. Если вам нужно 10 кВтч накопителя, разделите его на напряжение: необходимая емкость 10 000 Втч ÷ 48 В=208 Ач.
Затем выберите соответствующие характеристики ячейки. Обычные литиевые батареи напряжением 12 В имеют емкость от 50 Ач до 200 Ач. Четыре батареи 12 В 52 Ач, соединенные последовательно, создают напряжение 48 В 52 Ач (2,5 кВтч). Чтобы достичь 10 кВтч, вам понадобится четыре параллельных ряда из четырех последовательных батарей — всего 16 батарей в конфигурации 4s4p.
Учитывайте темпы разряда. Если вашему приложению требуется пиковая мощность 5 кВт, массив должен обеспечивать ток 5000 Вт ÷ 48 В=104А. Каждая строка из 4 секунд отображает номинальный ток одной батареи. Если каждая батарея рассчитана на непрерывный разряд 50 А, вам понадобятся только три параллельные цепочки, а не четыре. Тогда массив будет 4s3p с 12 батареями.
Управление температурой часто определяет успех или неудачу. Батареи плохо работают при температуре ниже 0 градусов и быстро разряжаются при температуре выше 40 градусов. Приложения, работающие на открытом воздухе, требуют обогрева в холодном климате и охлаждения в жарком. Даже при умеренной нагрузке выигрывают от изолированных корпусов и вентиляции, поддерживающей температуру 15-25 градусов.
Внимательно следите за системами во время первоначальной эксплуатации. Дрейф напряжения элемента в первые недели выявляет производственные несоответствия. Устраняйте дисбаланс на ранней стадии путем замены ячеек или активной балансировки, не позволяя слабым ячейкам снижать производительность массива.
Модульность аккумуляторных массивов — их самая сильная сторона. Вы можете начать с малого и постепенно расширять, добавляя параллельные цепочки для большей мощности или последовательные цепочки для более высокого напряжения. Такая масштабируемость делает массивы экономически доступными даже для приложений, которые со временем могут расширяться.
