Система хранения энергии аккумуляторных батарей в телекоммуникациях (BESS) хранит электрическую энергию на вышках сотовой связи, базовых станциях и удаленных объектах связи, поэтому критическое сетевое оборудование остается включенным во время сбоев в сети, нестабильности напряжения или полного отключения от-сети. Система обычно включает в себя литиевые или свинцово--кислотные аккумуляторные модули, систему управления батареями (BMS), систему распределения питания постоянного тока, защитные кожухи, систему управления температурным режимом и программное обеспечение для удаленного мониторинга -, все это разработано с учетом особенностей системы.ETSI EN 300 132-2стандарт для телекоммуникационных интерфейсов питания −48 В постоянного тока.
Для операторов связи доступность сети — это не расплывчатая цель -, а договорное обязательство. Отключение одной вышки может привести к нарушению-соглашений об уровне обслуживания, нарушению экстренной связи и вынуждению вызвать дорогостоящие выезды грузовиков. Целью телекоммуникационной системы BESS является устранение незапланированных простоев за счет немедленного автоматического резервного питания, а в гибридных конфигурациях — сокращение времени работы дизель-генератора и интеграция возобновляемых источников энергии.
Что на самом деле делает телекоммуникационная аккумуляторная система хранения энергии?
На самом базовом уровне телекоммуникационная система BESS располагается между шиной питания постоянного тока объекта и критическими нагрузками - радио, передающим оборудованием, маршрутизаторами, вентиляторами охлаждения и устройствами мониторинга. Когда выходная мощность выпрямителя падает из-за отказа сети или остановки генератора, аккумуляторная батарея берет на себя управление в течение миллисекунд. Ручное переключение и прерывание радиочастотного сигнала отсутствуют.
Но современное хранение энергии в телекоммуникациях выходит далеко за рамки простого резервного копирования. В зависимости от архитектуры объекта система BESS также может стабилизировать напряжение во время-выключений напряжения и кратковременных колебаний в сети, хранить солнечную энергию в течение дня для ночной разрядки в отключенных от сети башнях-, снижать пиковую нагрузку при подключении к сети недостаточного размера, ограничивать время работы генератора для сокращения затрат на топливо и циклов обслуживания, а также предоставлять уровень данных - о состоянии заряда, температуре элементов, истории неисправностей -, что позволяет проводить профилактическое обслуживание на сотнях или тысячах распределенных объектов.

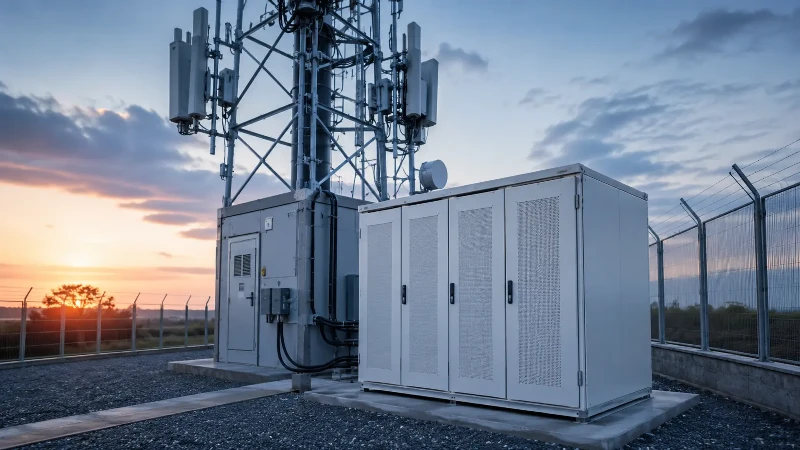

Эти системы развертываются на вышках макросотовой связи, малых сотах на крышах, базовых приемопередатчиках в сельской местности, периферийных хранилищах данных, автономных узлах связи и возобновляемых-гибридных телекоммуникационных объектах. Общим является то, что каждому объекту требуется бесперебойное питание постоянного тока −48 В, а аккумуляторная система является последней линией защиты, когда все другие источники выходят из строя.

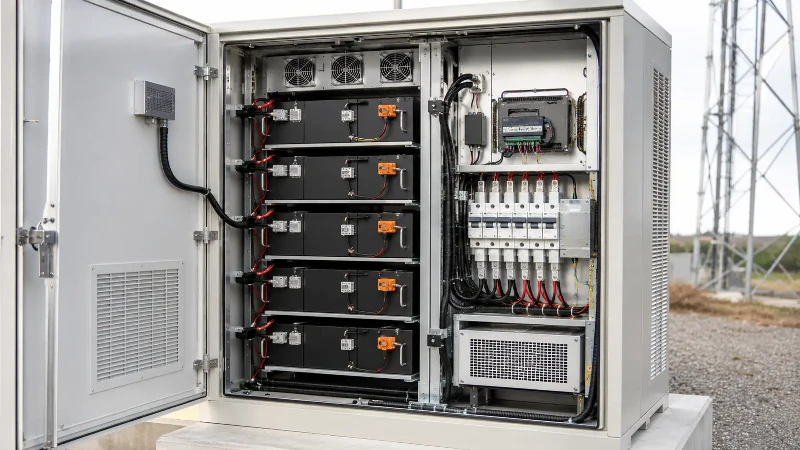

Основные компоненты телекоммуникационной BESS
Батарейные модули
Батарейный блок хранит энергию, которая поддерживает работу оборудования во время простоев. В большинстве новых телекоммуникационных систем в настоящее время используются литий-железо-фосфатные элементы (LiFePO4) из-за их высокой плотности энергии, длительного срока службы (обычно 3000–6000 циклов при глубине разряда 80 %), термической стабильности и минимального обслуживания. Свинцово--кислотные батареи VRLA продолжают использоваться на многих устаревших объектах, но их все чаще заменяют там, где ограничено пространство, вес или доступ для обслуживания. Для более глубокого понимания того, насколько различаютсяСравнение типов аккумуляторов для хранения энергии, рассмотрите компромиссы-между химическим составом, сроком службы и общей стоимостью владения.
Система управления батареями (BMS)
BMS контролирует напряжение, ток, температуру, состояние заряда (SoC) и работоспособность каждой ячейки (SoH). Он обеспечивает соблюдение пределов защиты от перезаряда, глубокого разряда, перегрузки по току и теплового выхода из-под контроля. В телекоммуникационных приложениях BMS обычно обменивается данными через SNMP, Modbus или CAN-шину, так что контроллер объекта и система управления сетью оператора могут удаленно считывать состояние батареи. Хорошо-настроенная BMS также регистрирует исторические данные - о циклах зарядки/разрядки, пиковых температурах, снижении емкости -, что позволяет составлять график технического обслуживания и планировать замену.
Преобразование мощности и распределение постоянного тока
На телекоммуникационных объектах стандартизовано напряжение -48 В постоянного тока (положительное заземление), как определено в ETSI EN 300 132-2, с нормальным рабочим диапазоном от -40,5 В до -57,0 В. BESS должен полностью интегрироваться с существующими выпрямителями, распределительными панелями постоянного тока и - на гибридных объектах - контроллерами солнечного заряда или преобразователями постоянного тока-постоянного тока. Совместимость имеет значение: несовпадающие заданные-точки напряжения, неправильное ограничение тока-или отсутствие защиты от обратной-полярности могут привести к повреждению оборудования или небезопасной зарядке аккумулятора. Пониманиеосновные компоненты BESS и как они взаимодействуютпомогает предотвратить сбои интеграции.
Корпус и управление температурным режимом
Наружные телекоммуникационные шкафы должны выдерживать перепады температур, влажность, пыль, соляной туман, а в некоторых регионах – песок и насекомых. Степень защиты корпуса IP (обычно IP55 или выше), конструкция вентиляции или активного охлаждения, а также коррозионно--стойкие материалы напрямую влияют на срок службы батареи. Элементы LiFePO4 лучше всего работают при температуре от 15 до 35 градусов; работа за пределами этого окна ускоряет снижение производительности. На объектах в жарком климате часто требуется принудительное-воздушное или компрессорное- охлаждение внутри шкафа, тогда как на объектах с холодным-климатом могут потребоваться нагревательные элементы для предотвращения повреждения заряда при низкой-температуре. Для операторов, оценивающих системы на базе шкафов-,Варианты уличного шкафа BESSпредлагают заранее-управляемые терморегуляторы и защиту от атмосферных воздействий.
Удаленный мониторинг и связь
Распределенная телекоммуникационная сеть может включать тысячи объектов,-работающих от батарей. Ручная проверка нецелесообразна. Удаленный мониторинг -, осуществляемый через собственную сеть оператора или выделенный канал управления -, позволяет оперативным группам отслеживать SoC, SoH, дисбаланс ячеек, температуру окружающей среды, состояние дверей и сигналы тревоги практически в реальном-времени.Стандарт ITU-T L.1397определяет интерфейсы мониторинга и управления для телекоммуникационных аккумуляторных систем, включая архитектуры для интегрированных аккумуляторных блоков (IBU) и интегрированных аккумуляторных систем (IBS), которые обмениваются данными через шину CAN с внешними приложениями управления.
Почему доступность сети зависит от аккумуляторной системы
Операторы связи измеряют качество сети в процентах времени безотказной работы. Доступность операторского-класса -, часто выражаемая как "пять девяток" или 99,999 % -, допускает менее 5,3 минут незапланированного простоя в год. Достижение этой цели на каждом объекте в большой сети невозможно без надежного и быстрого-переключающегося резервного питания.
Когда происходит сбой в энергоснабжении, последствия быстро наступают. Услуги голосовой связи и передачи данных прекращают работу. Вызов службы экстренной помощи не может быть завершен. Перегрузка сети распространяется на соседние соты. Доходы теряются с каждой минутой, и за этим могут последовать штрафы со стороны регулирующих органов. Для сайтов со слабой-сетью или вне-областей -, распространенных в Африке, Южной Азии и некоторых частях Латинской Америки -, проблема является скорее хронической, чем исключительной. СогласноGSMA, затраты на электроэнергию составляют от 20% до 40% эксплуатационных расходов сетей мобильных операторов на развивающихся рынках, а ненадежное электроснабжение является основным препятствием для расширения сети в сельской местности.
Телекоммуникационная BESS правильного размера устраняет эти риски несколькими способами. Он обеспечивает немедленное резервное переключение -, обычно менее 10 мс -, поэтому нагрузки никогда не прерываются. Это увеличивает автономность с минут до часов, давая полевым командам время отправить генератор или дождаться восстановления сети. Он стабилизирует напряжение во время колебаний сети, защищая чувствительное радио- и передающее оборудование от повреждений. А благодаря удаленному мониторингу он заранее предупреждает операционный центр о снижении емкости, позволяя превентивно заменить батарею до того, как произойдет сбой.
Литиевые и свинцово-кислотные батареи для резервного питания телекоммуникаций
Переход от свинцово-кислотных-кислотных аккумуляторов к литиевым в системах резервного копирования телекоммуникаций уже идет полным ходом, что обусловлено нехваткой места на крышах и-столбах, необходимостью меньшего обслуживания в удаленных местах и падением цен на литиевые элементы. Однако свинцовая-кислота не устарела - и остается разумным выбором для определенных применений. В таблице ниже приведены основные различия.
| Фактор | Аккумуляторная система LiFePO4 | Свинцово-кислотная система VRLA |
|---|---|---|
| Плотность энергии | Примерно в 3–4 раза больше по объему; значительно меньшая занимаемая площадь при равной производительности | Меньшая плотность; требуются шкафы большего размера или больше места на полу |
| Полезная мощность (DoD) | Типичная глубина разряда 80–90 % | 50 % DoD рекомендуется для сохранения срока службы |
| Цикл жизни | 3000–6000 циклов при 80 % DoD (в зависимости от химического состава и температуры) | 300–500 циклов при 50 % DoD для стандартного VRLA |
| Скорость зарядки | Может принимать тарифы 0,5 C–1 C; полная перезарядка за 1–2 часа | Обычно ограничивается 0,1–0,2 C; полная перезарядка за 8–12 часов |
| Обслуживание | Никакого полива, никаких выравнивающих затрат, минимальные регулярные проверки. | Периодическое тестирование импеданса, очистка клемм и (для затопленных типов) долив воды. |
| Масса | На 60–70 % легче при эквивалентной полезной энергии | Тяжелее; может потребоваться усиление конструкции на крышах |
| Срок службы | 10–15 лет в управляемых условиях | 3–5 лет для VRLA в условиях высоких-температур. |
| Первоначальная стоимость | Более высокая первоначальная цена покупки | Более низкая первоначальная стоимость за кВтч |
| Общая стоимость владения | Часто ниже в течение 10 лет из-за меньшего количества замен, меньшего обслуживания и меньших затрат на-посещение объекта. | Может быть выше с течением времени, если учитывать циклы замены, трудозатраты на техническое обслуживание и риск простоя. |
| BMS и мониторинг | Интегрированная BMS с мониторингом-на уровне ячейки и стандартом удаленной связи. | Базовый контроль напряжения; расширенная BMS доступна, но не всегда включена |
| Температурная чувствительность | Хорошо работает в диапазоне 15–35 градусов; требует управления температурным режимом за пределами этого диапазона | Емкость значительно снижается при температуре выше 25 градусов; каждые 10 градусов повышения вдвое сокращают ожидаемую жизнь |
Когда свинцовая-кислота все еще имеет смысл:кратковременное-резервное копирование в хорошо-обслуживаемых помещениях с контролируемым климатом-в закрытых помещениях, где бюджет является основным ограничением, а батарея будет перезаряжаться нечасто.Когда литий является более сильным выбором:ограниченное пространство-на крыше или на столбе-, в удаленных местах с затрудненным доступом для обслуживания, на площадках со слабой-сетью или вне ее-с частой ездой на велосипеде, а также в любых развертываниях, где оператор планирует удерживать площадку в течение 10 и более лет.
Как определить размер системы хранения энергии телекоммуникационного аккумулятора
Батареи недостаточного размера приводят к сбоям в работе. Слишком большие батареи тратят капитал. Правильный выбор начинается с фактического профиля нагрузки сайта и требуемой автономности, а не с общего эмпирического правила.
Шаг 1. Измерьте критическую нагрузку
Определите каждую единицу оборудования, которая должна оставаться под напряжением во время сбоя: - радиоприемники, модули основной полосы, каналы передачи, маршрутизаторы, охлаждающие вентиляторы, заградительные огни и оборудование мониторинга. Суммируйте их энергопотребление в часы пик, а не только среднее потребление. Типичная станция макросоты потребляет 2–6 кВт в зависимости от технологии (2G/3G/4G/5G) и количества секторов.. 5Сайты G с массивными антеннами MIMO могут потреблять значительно больше.
Шаг 2. Определите необходимую автономию
Продолжительность резервного копирования зависит от риска сайта. Городским объектам с надежной сетью и быстрым ремонтом может потребоваться 2–4 часа. Сельским объектам со слабой-сетью может потребоваться 8–12 часов, чтобы покрыть отключения электроэнергии в ночное время или на выходных. Гибридным объектам с автономными-солнечными батареями-может потребоваться 16–24 часа автономной работы от аккумулятора, чтобы компенсировать периоды низкого-солнечного света и задержки запуска генератора. Эти требования должны определяться целевыми показателями доступности оператора и временем реагирования на техническое обслуживание, а не предполагаться.
Шаг 3: Примените формулу определения размера
Практический подход к определению размера использует это соотношение:
Требуемая емкость аккумулятора (кВтч)=Критическая нагрузка (кВт) × Автономия (часы) ÷ Полезный DoD ÷ КПД системы ÷ Температурный коэффициент снижения мощности ÷ Запас по старению
Например, для сельской местности с критической нагрузкой 3 кВт, требующей 8 часов автономной работы с использованием батарей LiFePO4 при 85 % DoD, эффективности системы 95 %, температурном снижении на 0,95 и запасе по старению 0,85 в течение срока службы батареи, потребуется примерно 3 × 8 ÷ 0,85 ÷ 0,95 ÷ 0,95 ÷ 0,85 ≈ 39,2 кВтч установленной батареи. емкость. Округление до доступных размеров модулей и учет будущего роста нагрузки (например, дополнительных операторов радиосвязи или обновления 5G) является стандартной практикой.
Шаг 4. Подберите систему к условиям площадки
Помимо мощности, система должна соответствовать физическим и экологическим ограничениям объекта.
| Тип сайта | Ключевые приоритеты проектирования | Типичная автономия |
|---|---|---|
| Городская макровышка (подключена к сети-) | Компактность, быстрая перезарядка, интеграция с существующей системой выпрямления −48 В. | 2–4 часа |
| Пригородный/слабый-участок с сетью | Возможность частой езды на велосипеде, стабилизация напряжения, удаленный мониторинг | 4–8 часов |
| Сельская автономная-вышка (солнечная-гибридная) | Высокая полезная мощность, совместимость с контроллером заряда солнечной энергии, координация работы генератора, расширенная автономность. | 12–24 часа |
| Малая сотовая связь на крыше / узел 5G | Минимальные размеры и вес, простота установки, встроенная система управления зданием (BMS). | 1–4 часа |
| Аварийное-восстановление/мобильный сайт | Портативная конструкция, быстрое развертывание, автономная работа | 4–12 часов |
Для операторов, изучающих контейнерные или мобильные конфигурации для быстрого развертывания,контейнерные решения BESSмогут быть предварительно-интегрированы и готовы к подключению.
Рабочий процесс развертывания телекоммуникационных проектов BESS
Для успешного развертывания требуется нечто большее, чем просто покупка батарей. Следующий рабочий процесс охватывает критические этапы от обследования объекта до передачи объекта в эксплуатацию.
Оценка сайта
Изучите существующую энергетическую инфраструктуру объекта: модель и мощность выпрямителя, конфигурацию распределительной панели постоянного тока, систему заземления, доступное пространство в шкафу или укрытии, пределы нагрузки на конструкцию (особенно для площадок на крыше), диапазон температуры окружающей среды, вентиляцию и условия подъездных дорог для доставки оборудования. Задокументируйте тип, возраст и состояние существующей батареи при замене свинцово-кислотной батареи.
Проектирование системы и планирование интеграции
Спроектируйте BESS для интеграции с шиной постоянного тока −48 В на объекте. Убедитесь в совместимости выпрямителя - и убедитесь, что заданные точки плавающего и повышающего напряжения выпрямителя-соответствуют профилю заряда литиевой батареи, или установите специальное зарядное устройство,-совместимое с литием. Спланируйте прокладку кабелей, параметры автоматического выключателя (рассчитанные на не более 80 % постоянной нагрузки) и проводку связи между BMS и контроллером объекта. Если на объекте есть солнечные батареи или дизельный генератор, перед закупкой составьте карту потока энергии и логику управления.
Установка и защита
Установите батарейный шкаф на ровной поверхности с достаточным пространством для вентиляции. Подключайте кабели питания постоянного тока, соблюдая правильную полярность и момент затяжки. Проверьте непрерывность заземления. Установите защиту от перенапряжения. Убедитесь, что класс IP корпуса соответствует среде объекта. - Например, для открытых площадок в прибрежных регионах требуется оборудование, устойчивое к солевому -туману-.
Тестирование и ввод в эксплуатацию
Прежде чем объявить объект работоспособным, проверьте время переключения резервного питания (целевое значение: менее 10 мс), циклы полной разрядки и подзарядки, пороговые значения сигнализации BMS, канал удаленной связи с центром управления сетью, координацию запуска генератора (если применимо) и аварийное ручное отключение. Запишите базовые данные о производительности для дальнейшего сравнения.
Постоянный мониторинг и обслуживание
После ввода в эксплуатацию интегрируйте сайт в платформу централизованного мониторинга оператора. Отслеживайте SoC, SoH, баланс напряжений-на уровне ячеек, тенденции температуры и историю сигналов тревоги. Используйте эти данные для планирования профилактического обслуживания -, очистки вентиляционных фильтров, проверки кабельных соединений, проверки обновлений встроенного ПО -, а также для прогнозирования времени замены батареи на основе фактического снижения емкости, а не только календарного возраста.
Выключенные-сетевые и возобновляемые источники энергии-приложения BESS для гибридных телекоммуникаций
На объектах вне-телекоммуникационной сети аккумулятор — это не просто резервный источник энергии -, это основной энергетический буфер в системе, которая обычно сочетает в себе солнечные панели, аккумуляторную батарею и дизельный или пропановый генератор. В светлое время суток солнечная генерация заряжает батареи и напрямую питает нагрузку. После захода солнца батарея обеспечивает питание объекта до тех пор, пока ее SoC не достигнет низкого порога, после чего генератор запускается автоматически.
Экономическое обоснование использования солнечных-гибридных конфигураций наиболее убедительно там, где доставка дизельного топлива дорогая или ненадежная. Ассоциация GSM сообщила, что переход на энергоэффективные альтернативные источники энергии -, включая возобновляемые-гибридные системы с усовершенствованными батареями -, можетсэкономить телекоммуникационному сектору 13–14 миллиардов долларов США ежегодно. На практике хорошо спроектированный-гибридный генератор с солнечной-батареей-может сократить время работы генератора на 50–70 %, одновременно снижая затраты на топливо, техническое обслуживание двигателя и выбросы углекислого газа.
Для этих приложений BESS должен поддерживать глубокую циклическую работу (ежедневную зарядку-разрядку), работу в широком диапазоне температур и интеллектуальную координацию с контроллерами заряда солнечной батареи и логикой автоматического-запуска генератора. Модульные конструкции, позволяющие расширять пропускную способность по мере роста нагрузки -, например, при добавлении дополнительных радионосителей -, уменьшают необходимость полной замены системы. Операторы могут исследоватькак работают системы хранения солнечной энергиидля более детального рассмотрения гибридной интеграции.
Часто задаваемые вопросы
Вопрос: Как рассчитать необходимую емкость аккумулятора для телекоммуникационного объекта?
О: Начните с критической нагрузки объекта в киловаттах, умножьте на требуемую автономность в часах, затем разделите на полезную глубину разряда, эффективность системы, температурное снижение мощности и запас по старению. Подробное описание см. в разделе о размерах выше. Ключевым моментом является то, чтобы основывать все входные данные на измеренных данных объекта, а не на общих предположениях.
Вопрос. Какая автономность резервного копирования типична для удаленных телекоммуникационных объектов?
Ответ: На объектах, подключенных к городской сети-, обычно указывается 2–4 часа. В сельской местности со слабой-сетью может потребоваться 8–12 часов. Гибридным объектам с автономными-солнечными батареями-часто требуется 16–24 часа автономной работы для покрытия ночных разрядов и периодов низкой выработки солнечной энергии. Правильное значение зависит от надежности сети, доступности генератора и обязательств оператора-по уровню обслуживания.
Вопрос: Стоит ли литий-накопитель более высоких первоначальных затрат на резервное копирование телекоммуникаций?
О: В большинстве случаев да, -, особенно для сайтов, которые часто циклически повторяются, имеют ограниченное пространство, требуют минимального обслуживания или будут использоваться в течение 10 и более лет. Более высокая закупочная цена обычно компенсируется более длительным сроком службы, меньшим количеством замен, меньшими затратами на техническое обслуживание и меньшим размером шкафа. Свинцовая-кислота может оставаться экономически-эффективной при кратковременном-резервном питании в закрытых помещениях с контролируемым климатом-с нечастой ездой на велосипеде.
Вопрос. Что оператору следует проверить перед заменой свинцово--кислотных аккумуляторов на литиевые?
О: Убедитесь, что существующая система выпрямителя поддерживает профиль зарядного напряжения литиевой батареи. Элементы LiFePO4 имеют другую кривую заряда, чем VRLA, и некоторые старые выпрямители могут быть несовместимы без обновления прошивки или специального литиевого зарядного модуля. Также убедитесь, что протокол связи BMS (SNMP, Modbus, CAN-шина) совместим с контроллером объекта и что существующие автоматические выключатели постоянного тока рассчитаны на ток повреждения нового блока батарей.
Вопрос: Может ли телекоммуникационная система BESS интегрироваться с солнечными панелями и генераторами?
А: Да. Гибридные системы с солнечными-батарейными-генераторами становятся все более стандартными для автономных-и слабых-сетей телекоммуникационных объектов. BESS накапливает солнечную энергию в течение дня, обеспечивает нагрузку ночью и координирует работу с логикой автоматического-запуска генератора для поддержания мощности в течение длительных периодов низкой-солнечной освещенности. Правильная интеграция требует согласования выходного сигнала контроллера заряда солнечной батареи с параметрами заряда аккумулятора и программирования пороговых значений запуска/остановки генератора на основе SoC аккумулятора.
Вопрос: Какие отраслевые стандарты применяются к системам резервного электропитания телекоммуникаций?
Ответ: Ключевые стандарты включают ETSI EN 300 132-2 (интерфейс питания постоянного тока −48 В для оборудования ИКТ), серию ITU-T L.1200 (питание постоянным током для телекоммуникаций), ITU-T L.1397 (интерфейс мониторинга и управления для аккумуляторных систем) и NEBS (система сетевого оборудования-зданий) для обеспечения устойчивости к окружающей среде и сейсмостойкости. Безопасность аккумуляторов также может подпадать под действие стандартов IEC 62619 (требования безопасности для вторичных литиевых элементов в промышленном применении) и UL 1973 (аккумуляторы для стационарного применения).
Заключение
Система хранения энергии на базе телекоммуникационных аккумуляторов — это не просто резервная копия -, это основа доступности сети. Каждый прерванный вызов, неудачный сеанс передачи данных и пропущенная экстренная передача во время отключения электроэнергии представляют собой прямые затраты для оператора и сообществ, которые зависят от возможности подключения.
Выбор правильной системы означает соответствие химического состава аккумуляторов, емкости, терморегулирования и мониторинга конкретной нагрузке каждого объекта, требованиям к автономности, условиям окружающей среды и долгосрочной-стратегии эксплуатации. Формула определения размера, таблица-типов сайтов и проверки интеграции, описанные в этом руководстве, служат практической отправной точкой для операторов связи, групп закупок и инженеров проектов, оценивающих свое следующее развертывание BESS.
Прежде чем выбирать систему, измерьте нагрузки на объекте, определите целевые показатели автономности, оцените экологические ограничения и рассчитайте общую стоимость владения в течение всего ожидаемого срока службы. При правильном проектировании телекоммуникационная система BESS сокращает время простоев, сокращает эксплуатационные расходы и поддерживает доступность сети, необходимую абонентам и регулирующим органам.
